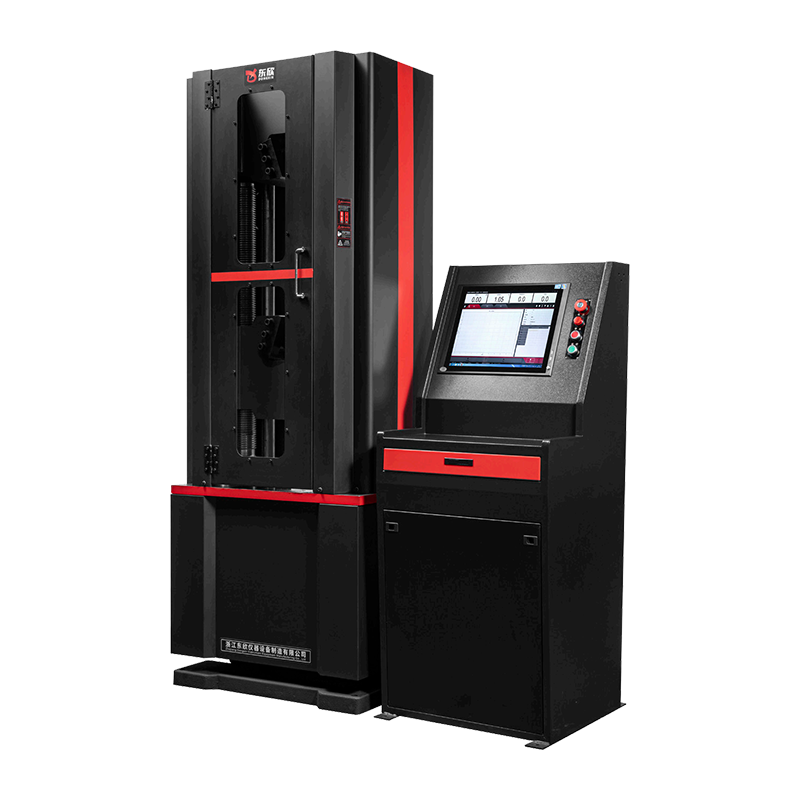

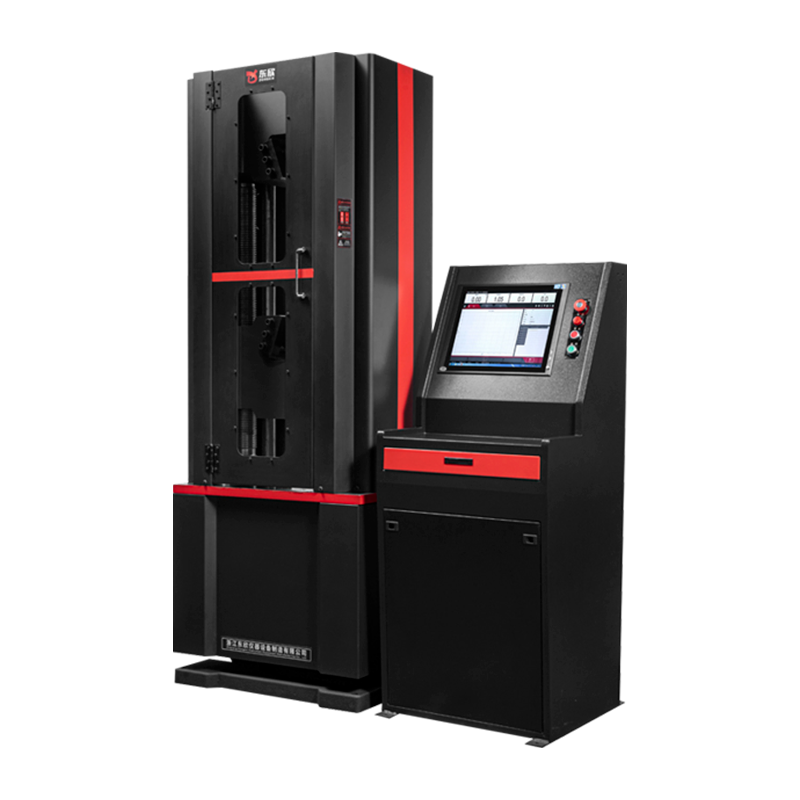

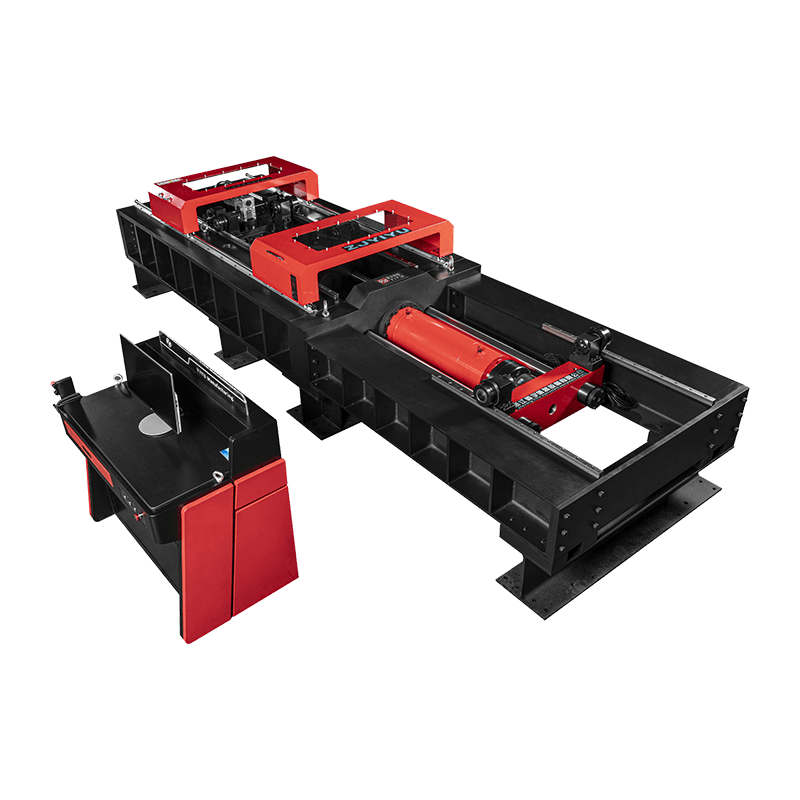

Hydrauliczne uniwersalne maszyny testujące

Jakie standardowe testy może wykonać uniwersalna maszyna wytrzymałościowa?

Próba rozciągania
Próba rozciągania jest najczęstszą i podstawową metodą badania właściwości mechanicznych. The Uniwersalna maszyna testująca steruje ruchem belki poprzecznej w celu rozciągnięcia materiału oraz rejestruje zmiany obciążenia i wydłużenia, uzyskując w ten sposób kluczowe parametry, takie jak granica plastyczności materiału, wytrzymałość na rozciąganie, wydłużenie po zerwaniu i moduł Younga.
System prób rozciągania Zhejiang Yiyu Instrument Equipment Co., Ltd. jest w pełni kompatybilny z następującymi normami:
GB / T 228.1-2021 „Próba rozciągania materiałów metalowych, część 1: Metoda badania w temperaturze pokojowej”
ASTM E8/E8M „Standardowa metoda próby rozciągania materiałów metalowych”
ISO 6892-1 „Próba rozciągania materiałów metalowych, część 1: Metoda badania w temperaturze pokojowej”
Dzięki zaawansowanemu systemowi sterowania serwomechanizmem Yiyu i precyzyjnej konfiguracji tensometru, nasz sprzęt może płynnie przełączać się między kontrolą naprężenia, kontrolą odkształcenia i kontrolą przemieszczenia, co jest szczególnie odpowiednie w dziedzinach o niezwykle wysokich wymaganiach dotyczących precyzji rozciągania, takich jak badania uniwersyteckie, przemysł lotniczy i produkcja samochodów.
Próba kompresji
Test ściskania jest często stosowany do badania odkształcenia i niszczącego zachowania materiałów piankowych, gumy, materiałów kompozytowych, konstrukcji budowlanych itp. Poddawanych ściskaniu. Test ten można wykorzystać nie tylko do określenia modułu sprężystości materiału, ale także do oceny jego granicy plastyczności i wytrzymałości końcowej.
Uniwersalna maszyna testująca Yiyu może wykonywać testy ściskania zgodnie z następującymi normami:
GB / T 7314 „Metoda badania ściskania materiałów metalowych w temperaturze pokojowej”
ASTM D695 „Test wytrzymałości na ściskanie niewzmocnionych tworzyw sztucznych”
ISO 604 „Tworzywa sztuczne – oznaczanie właściwości po ściskaniu”
Aby dostosować się do różnych kształtów materiałów i właściwości mechanicznych, Yiyu oferuje szereg niestandardowych wgłębników, platform załadunkowych i automatycznych urządzeń centrujących, aby zapewnić dokładność i powtarzalność testów.
Próba zginania (próba zginania / zginania)
Próby zginania są szeroko stosowane w materiałach konstrukcyjnych, takich jak płyty, pręty i rury, głównie w celu określenia ich wskaźników wydajności, takich jak wytrzymałość na zginanie i moduł sprężystości.
Instrumenty Yiyu wyposażone są w trzypunktowe i czteropunktowe uchwyty do gięcia, które są odpowiednie dla następujących norm:
GB/T 1449 „Tworzywa sztuczne wzmocnione włóknem – Oznaczanie właściwości przy zginaniu”
ASTM D790 „Metoda badania właściwości plastycznych przy zginaniu”
ISO 178 „Tworzywa sztuczne – Oznaczanie właściwości przy zginaniu”
Dzięki precyzyjnym czujnikom siły i systemom pomiaru przemieszczenia nasze rozwiązania do testów zginania są szeroko stosowane w badaniach i rozwoju oraz kontroli jakości w elektronice, motoryzacji, materiałach kompozytowych i innych gałęziach przemysłu.
Testy ścinania i odrywania
Próby ścinania i próby odrywania są niezbędne do oceny właściwości adhezyjnych struktur adhezyjnych, powłok i struktur warstw kompozytowych. Uniwersalna maszyna testująca Yiyu w połączeniu ze specjalnymi urządzeniami i systemami sterowania może dokładnie wykonać:
GB/T 2791/2792 jednostronny/dwustronny test odrywania
Test wytrzymałości na ścinanie ASTM D3163
Test ścinania kleju ISO 4587
Ten rodzaj testu jest szczególnie ważny w dziedzinie materiałów opakowaniowych, akumulatorów nowej energii, klejów strukturalnych itp.
Cykliczna próba zmęczenia i pełzania (funkcja rozszerzona)
W wysokiej klasy serii Zhejiang Yiyu Instrument Equipment Co., Ltd., poprzez system sterowania serwo w pętli zamkniętej i moduły rozszerzeń, uniwersalna maszyna testująca może również wykonywać testy ciągłego naprężenia pełzania, relaksacji naprężeń, badania zmęczenia niskocyklowego/wysokiego cyklu itp. Dzięki tym możliwościom rozbudowy Zhejiang Yiyu Instrument Equipment Co., Ltd. jest nie tylko konwencjonalnym narzędziem laboratoryjnym, ale także kluczowym rdzeniem platformy badań naukowych.
Standardowe możliwości adaptacji i usługi branżowe
Zhejiang Yiyu Instrument Equipment Co., Ltd. od dawna współpracuje z wieloma uniwersytetami, instytucjami naukowo-badawczymi i zewnętrznymi instytucjami testującymi w całym kraju. Sprzęt jest zgodny z normami ISO, GB, ASTM, DIN i innymi normami międzynarodowymi i może dostosowywać procedury testowe i akcesoria do osprzętu zgodnie z branżą użytkownika.
Obecnie firma dostarczyła tysiącom użytkowników sprzęt, który znajduje szerokie zastosowanie w:
Lotnictwo
Transport samochodowy i kolejowy
Materiały medyczne
Inżynieria lądowa i budowlana
Badania i rozwój materiałów polimerowych i kompozytowych

Jakie warunki należy spełnić, aby zastosować uniwersalną maszynę wytrzymałościową do badań pełzania lub relaksacji naprężeń

Pełzanie i relaksacja naprężeń: podwójny rdzeń długoterminowych testów wydajności
Badanie pełzania odnosi się do metody oceny zachowania materiałów, które stopniowo odkształcają się w czasie pod stałym obciążeniem (lub stałym naprężeniem) i określoną temperaturą; natomiast badanie relaksacji naprężeń polega na obserwacji, jak naprężenia wewnętrzne zanikają w czasie, przy jednoczesnym utrzymaniu stałego odkształcenia początkowego materiału.
Te dwa testy trwają zwykle od kilku do kilkuset godzin, co stawia wyższe wymagania sprzętowi w zakresie stabilności sterowania, dokładności pomiaru, spójności środowiskowej i możliwości przetwarzania danych.
Kluczowe warunki, które muszą zostać spełnione w przypadku testów pełzania/relaksacji naprężeń
1. Sprzęt posiada możliwości precyzyjnego sterowania przy stałym obciążeniu i stałym obciążeniu
Elektroniczny system sterowania serwomechanizmem firmy Zhejiang Yiyu Instrument Equipment Co., Ltd. opiera się na konstrukcji ze sprzężeniem zwrotnym w zamkniętej pętli, wykorzystującej czujniki obciążenia i enkodery przemieszczenia o wysokiej rozdzielczości, aby zapewnić stałe obciążenie (kontrola naprężenia) lub stałe przemieszczenie (kontrola naprężenia) z niewielkimi zmianami w trakcie testu. Na przykład podczas przeprowadzania testów pełzania metali w wysokiej temperaturze wymagane jest, aby wahania siły były mniejsze niż ± 0,5%, co nakłada rygorystyczne wymagania dotyczące szybkości reakcji i stabilności układu sterowania.
Wysokiej klasy maszyny testujące Zhejiang Yiyu Instrument Equipment Co., Ltd. mogą swobodnie przełączać się między różnymi trybami sterowania, aby spełnić wymagania kontrolne dotyczące warunków obciążenia pełzającego i relaksacyjnego określone w normach krajowych i międzynarodowych, takich jak ISO 204, GB/T 2039 i ASTM E139.
2. Możliwość przystosowania się do środowisk o stałej temperaturze (takich jak piece wysokotemperaturowe i skrzynki niskotemperaturowe)
Pełzanie i relaksacja naprężeń zwykle występują w wysokich temperaturach (200°C ~ 1200°C) lub w określonych temperaturach, dlatego niezbędna jest precyzyjna kontrola pola temperaturowego.
Zhejiang Yiyu Instrument Equipment Co., Ltd. niezależnie opracowało i współpracowało z wieloma producentami systemów kontroli temperatury w celu opracowania pieców wysokotemperaturowych (w tym trójstopniowej kontroli temperatury) i bezdotykowych systemów pomiaru temperatury, które mogą osiągnąć dokładność kontroli temperatury w zakresie ± 1°C i mają zdolność do stabilnej pracy przez długi czas. Są szeroko stosowane w badaniach pełzania na gorąco stali stopowych, stopów tytanu, materiałów ceramicznych itp.
3. Stabilność systemu i możliwość ciągłego rejestrowania danych w celu długotrwałej pracy
Długoterminowe testy wymagają, aby sprzęt mógł pracować nieprzerwanie przez dziesiątki godzin, a nawet tygodni. System musi być wyposażony w moduły akwizycji danych i przemysłowe platformy sterujące o silnych możliwościach przeciwzakłóceniowych i doskonałej redundantnej konstrukcji. Oprogramowanie sterujące Yiyu uniwersalna maszyna testująca posiada wiele funkcji, takich jak przechowywanie czasowe, ochrona przed wyłączeniem zasilania i automatyczny alarm, aby zapewnić integralność i bezpieczeństwo danych.
4. Możliwość dostosowania mocowania, tensometru i adaptacji próbki
Podczas przeprowadzania testów relaksacji naprężeń kluczem do utrzymania stałego odkształcenia początkowego jest sztywność i stabilność konstrukcji mocowania. Zhejiang Yiyu Instrument Equipment Co., Ltd. oferuje różnorodne samoblokujące uchwyty antypoślizgowe i obsługuje niestandardowe tensometry wysokotemperaturowe, aby monitorować w czasie rzeczywistym mikroodkształcenia (dokładność ± 0,5 μm) w wysokich temperaturach, aby zapewnić skuteczność stałej kontroli naprężeń.
Jeśli chodzi o rozmiar, kształt i charakterystykę działania próbek z różnych materiałów (takich jak tworzywa termoplastyczne, złącza spawane, śruby o wysokiej wytrzymałości itp.), Yiyu Instrument Equipment może świadczyć ekskluzywne usługi dostosowywania osprzętu i programu testów, aby kompleksowo poprawić stosowalność testu.

Jak skalibrować obciążenie, przemieszczenie i prędkość uniwersalnej maszyny wytrzymałościowej

Kalibracja obciążenia: zapewnia dokładność pomiaru siły
System obciążenia jest „sercem” uniwersalnej maszyny testującej. Jego kalibracja koryguje głównie odchylenie pomiędzy sygnałem wyjściowym czujnika siły (zwykle tensometru oporowego) a standardową wartością siły.
Wzorzec kalibracji
Norma krajowa: GB/T 16825.1 „Weryfikacja statycznych jednoosiowych maszyn wytrzymałościowych Część 1: Systemy pomiaru siły do celów kontroli i kalibracji”
Norma międzynarodowa: ISO 7500-1, ASTM E4
Warunki kalibracji
Użyj certyfikowanego standardowego czujnika siły (np. świadectwa kalibracji wydanego przez Narodowy Instytut Metrologii);
Do porównania siły należy zastosować metodę stopniowanego obciążenia (zwykle 20%, 40%, 60%, 80%, 100% pełnej skali);
Temperatura środowiska kalibracji jest kontrolowana na poziomie 20 ± 2 ℃, aby uniknąć dryftu termicznego wpływającego na reakcję czujnika;
System kalibracji musi współpracować z opracowanym przez Yiyu oprogramowaniem sterującym, aby automatycznie zbierać różnicę między wartością wyjściową a wartością standardową przy każdym poziomie obciążenia.
Praktyczne zalety Yiyu
Kanał siłowy Yiyu Instrument Equipment wykorzystuje 24-bitowy przetwornik A/D o wysokiej rozdzielczości, w połączeniu z wielosegmentowym algorytmem korekcji liniowej, który po kalibracji może osiągnąć dokładność pomiaru wynoszącą ± 0,5% lub lepszą, spełniając potrzeby badań precyzyjnej mechaniki materiałów i kontroli fabrycznej o wysokich standardach.
Kalibracja przemieszczenia: Zapewnij autentyczność i wiarygodność pomiaru odkształcenia
Pomiar przemieszczenia związany jest z dokładnością obliczenia odkształcenia, oceną modułu sprężystości i krzywą naprężenie-odkształcenie. Kalibracja przemieszczenia ma głównie na celu skorygowanie błędu układu skoku ramy (enkoder/siatka) lub układu tensometru.
Wzorzec kalibracji
GB/T 12160 „Metoda kalibracji tensometru”
ISO 9513 „Kalibracja tensometru w maszynie do badania materiałów”
Proces kalibracji
Do pomiaru rzeczywistego przemieszczenia należy używać standardowych płytek wzorcowych lub interferometrów laserowych;
Zarejestrować różnicę między wyświetlanym przemieszczeniem układu maszyny wytrzymałościowej a przemieszczeniem standardowym w ustalonych odstępach;
Wykonaj dopasowanie liniowe lub korekcję interpolacji wielopunktowej na krzywej wyjściowej przemieszczenia systemu.
Uwaga specjalna
Yiyu Instrument Equipment oferuje dwa rodzaje rozwiązań do pomiaru przemieszczenia:
Wbudowany układ enkodera (do precyzyjnej kontroli całkowitego ruchu wgłębnika lub uchwytu);
Tensometr o wysokiej precyzji (do lokalnego pomiaru odkształcenia, często używany do pomiaru granicy plastyczności materiałów metalowych).
Dzięki „funkcji kalibracji kompensacji przemieszczenia” wbudowanej w oprogramowanie Yiyu Instrument Equipment użytkownicy mogą szybko zakończyć kalibrację w celu poprawy powtarzalności i liniowości.
Kalibracja prędkości: Kontroluj stabilność procesu ładowania
Prędkość ładowania wpływa na charakterystykę szybkości odkształcania wyników badań, szczególnie w analizie granicy plastyczności przy rozciąganiu i zachowania przy pękaniu. Kalibracja prędkości ma na celu potwierdzenie, czy prędkość poruszania się maszyny wytrzymałościowej spełnia zadaną wartość.
Metoda kalibracji
Użyj dalmierza laserowego, czujnika przemieszczenia lub stopera w połączeniu ze standardową płytką skali, aby zmierzyć odległość, jaką porusza się belka poprzeczna w jednostce czasu;
Oblicz błąd pomiędzy rzeczywistą prędkością a wartością zadaną, a błąd powinien być kontrolowany w zakresie ±1% (zgodnie z wymaganiami poziomu testowego);
Kalibrację prędkości należy przeprowadzić bez próbki i bez obciążenia, aby uniknąć zakłóceń obciążenia.
Rozwiązanie w zakresie wyposażenia instrumentów Yiyu
Yiyu Instrument Equipment wprowadza wysoce precyzyjny układ napędu serwosilnika w połączeniu z samodzielnie opracowanym modułem kontroli prędkości w pętli zamkniętej, aby osiągnąć stabilną kontrolę prędkości od 0,001 mm/min do 1000 mm/min, odpowiedni do powolnego rozciągania (takiego jak pełzanie tworzywa sztucznego), szybkiego ściskania (takiego jak uderzenie metalu) i innych warunków pracy.
Cykl kalibracji i system identyfikowalności
Aby zapewnić ciągłą i stabilną pracę sprzętu, Yiyu Instrument Equipment zaleca użytkownikom przeprowadzanie kompleksowej kalibracji raz w roku oraz świadczenie oryginalnych usług kalibracji fabrycznej lub usług na miejscu. Wszystkie dane kalibracyjne można wyeksportować do raportu PDF, który spełnia wymagania certyfikacji systemu metrologicznego ISO 17025 i zapewnia integralność systemu jakości przedsiębiorstwa.
